2WAY PWM generátor pulzná frekvencia 1Hz-150kHz 3.3V-30V Board LCD Module

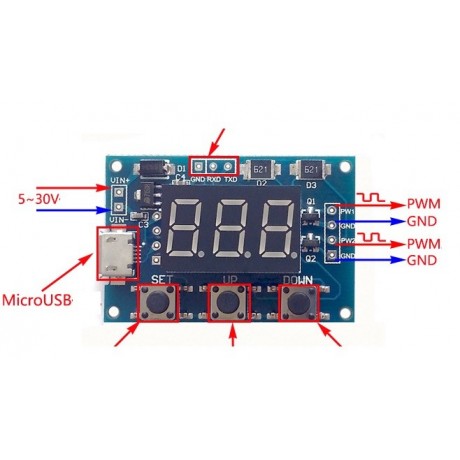

Modul má štyri tlačidlá [FREQ +], [FREQ-], [DUTY +] a [DUTY-], ktoré slúžia na nastavenie frekvencie a duty cycle.

Stlač tlačidlá pre úpravu hodnoty parametra (dlhé stlačenie rýchlo pripočíta alebo odpočíta).

Nastavenie parametrov sa automaticky ukladá.

Špecifikácia:

• Pracovné napätie: 3.3-30V
• Rozsah duty cycle: 0-100%
• Frekvenčný rozsah: 1Hz-150kHz
• Frekvenčný presnosť: ± 2%
• Výstupný prúd signálu: 5 až 30mA
• Výstupná amplitúda: rovná sa napájaciemu napätiu
• Všetky nastavené parametre sú automaticky uložené.
• Teplota okolia: -20 až + 70 ℃
• Sériové riadenie (UART)
• Rozmery: 52x32mm

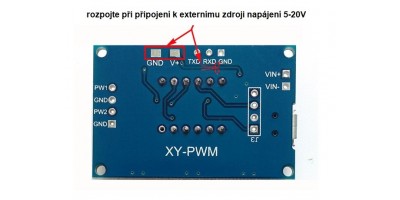

Riadenie cez UART:

1. Komunikačný štandard:

• Prenosová rýchlosť: 9600 bps
• Dátové bity: 8
• Stop bity: 1
• Bit parity: žiadny
• Riadenie prietoku: žiadne

Nastavenie frekvenciu PWM

• "F101": nastavíš frekvenciu na 101 HZ (001-999)
• "F1.05": nastavíš frekvenciu 1,05 KHZ (1.00-9.99)
• "F10.5": nastavíš frekvenciu na 10.5KHZ (10.0-99.9)
• "F1.0.5": nastavíš frekvenciu 105KHZ (1.0.0-1.5.0)

Nastavenie duty cycle PWM

• "D050": nastavíš duty cycle na 50% (001-100)

Prečítaš si nastavené parametre

• Odišli "read" pre čítanie nastavených parametrov.
• Nastavenie prebehlo úspešne: DOWN
• Nastavenie zlyhalo: FALL
