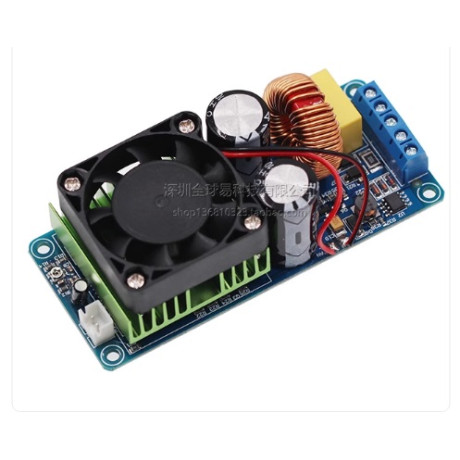

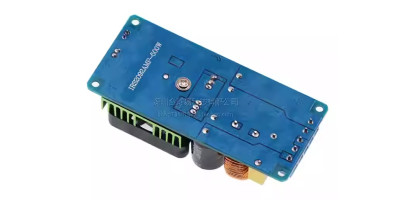

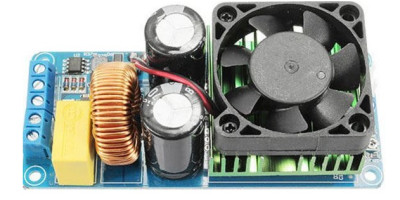

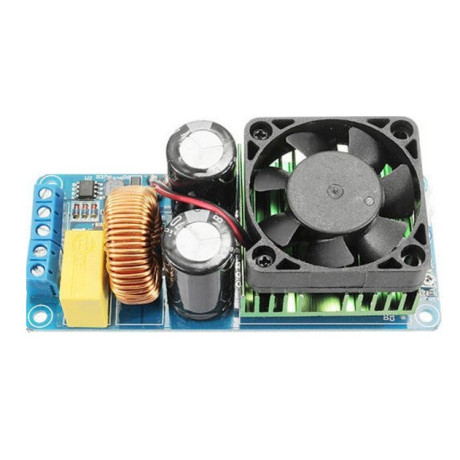

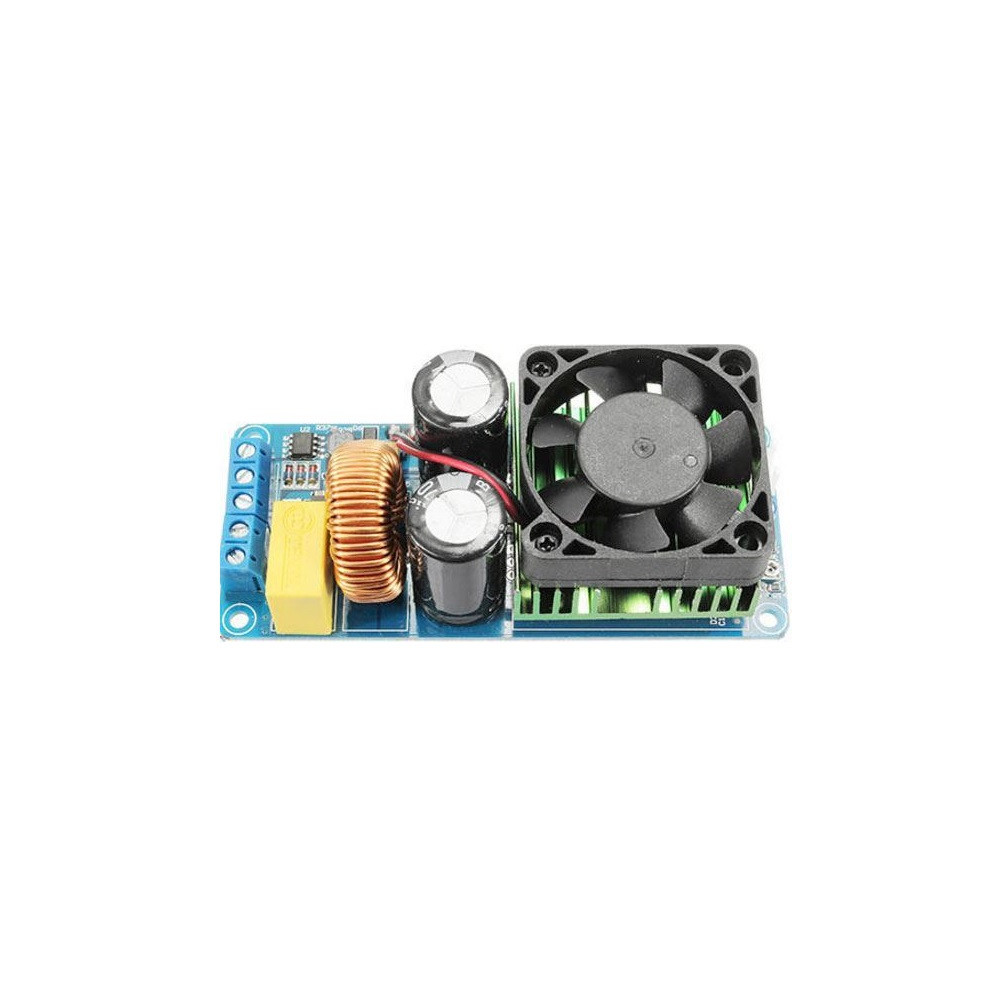

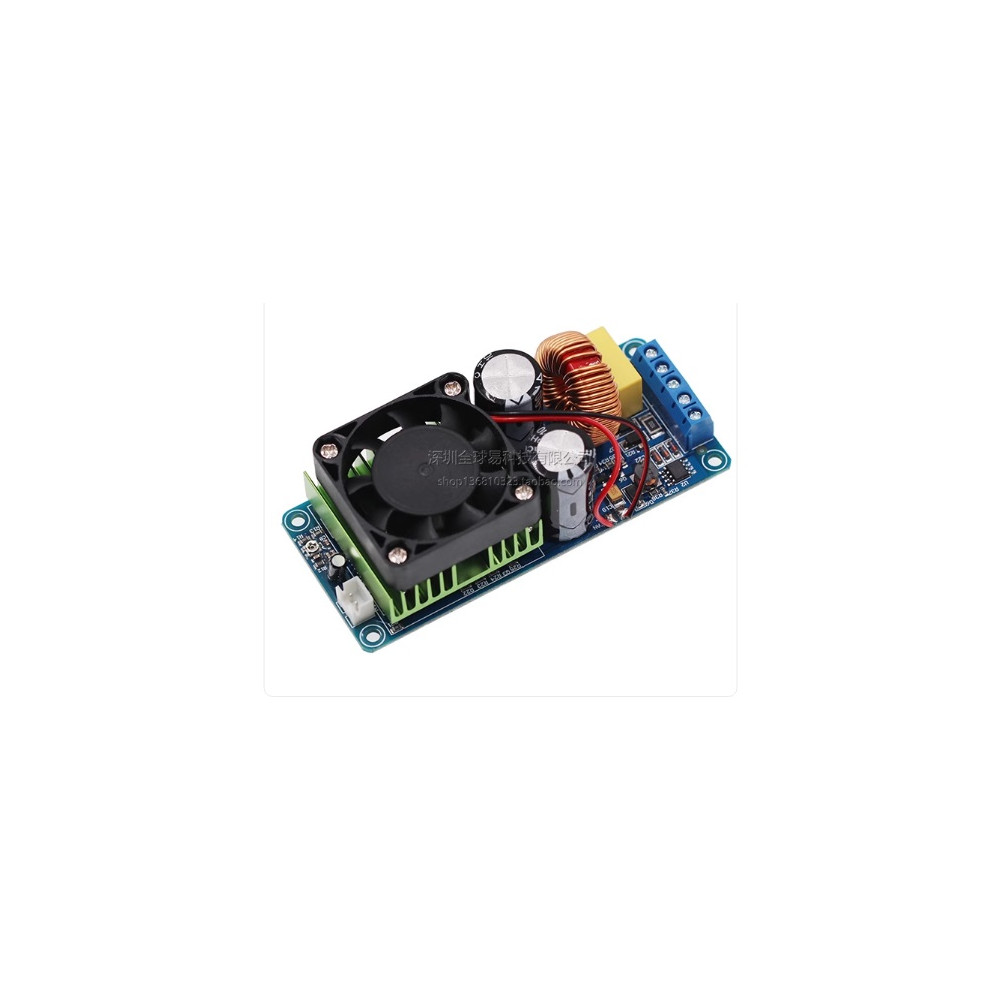

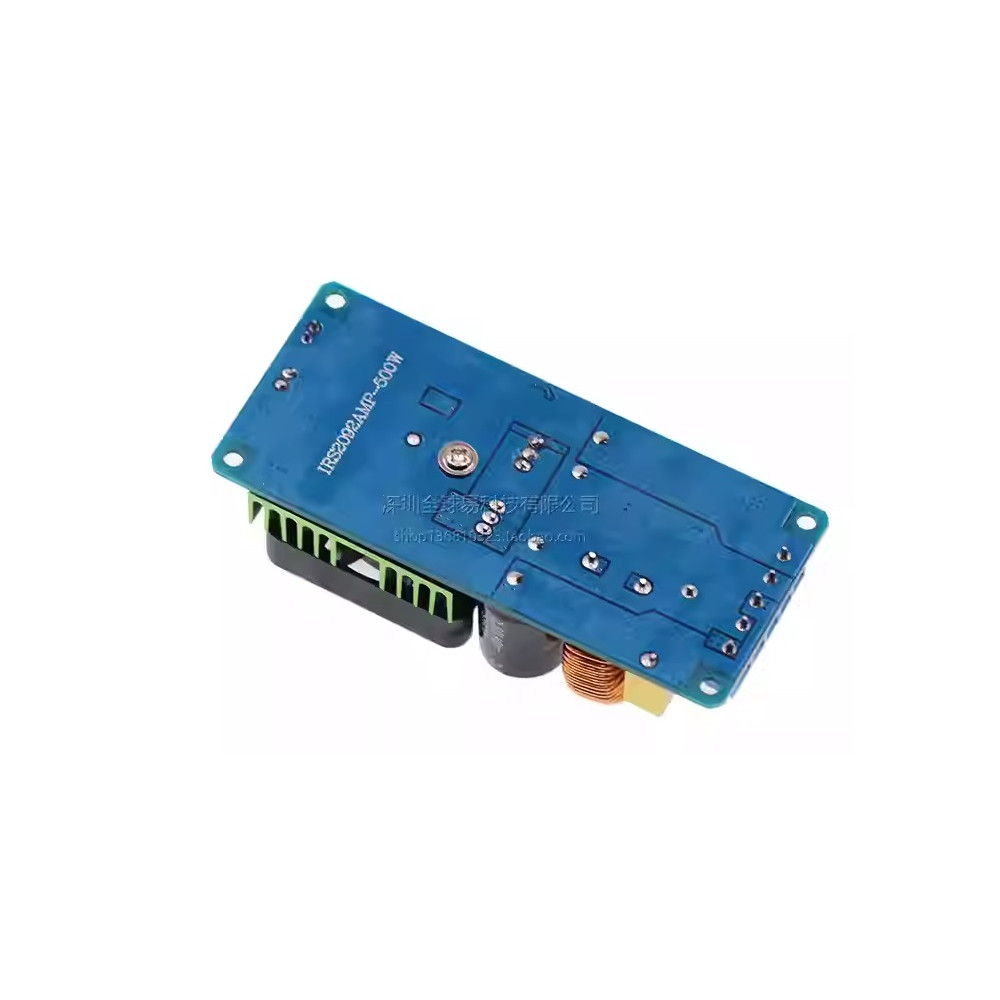

IRS2092S 500W Hi-Fi digitálny zosilňovač triedy D, mono

Podľa vzorca pre výkon P=U*U/R=napätie*napätie/záťaž je výkon určený napätím a záťažou.

Čím vyššie je napätie a čím menšia je záťaž, tým väčší je výkon.

Rozsah napätia dosky znamená, že doska môže v tomto rozsahu normálne fungovať.

Nie všetky napätia a záťaže majú rovnako vysoký výstupný výkon, ako je uvedené.

Napríklad 12 V dodáva záťaži s impedanciou 4 ohmy maximálny výkon 15 W a

maximálny výkon 7,5 W pri 8 ohmoch; 24 V dodáva záťaži s impedanciou 4 ohmy maximálna

výkon 50 W a maximálny výkon 25 W pri 8 ohmoch. Výkon napájacieho zdroja musí byť

kedykoľvek väčší ako výkon zosilňovača, inak nemožno zvýšiť hlasitosť, výkon sa zníži,

zvuk sa preruší a nebude dosiahnutý zodpovedajúci výstupný výkon.

1. Napájacie napätie: duálne jednosmerné napájanie ±58---±70V

2. Menovitý výstupný výkon: 500 W (napájanie ±65 V, záťaž 4 ohmy, skreslenie 10 %)

3. Účinnosť: >= 90 %

4. Pomer signálu k šumu: 90 dB

5. Celkové harmonické skreslenie: 380 W (napájanie ±65 V, reproduktor 4 ohmy, skreslenie <0,1 %)

280 W (napájanie ±65 V, reproduktor 8 ohmov, skreslenie <0,1 %)

6. Frekvenčný rozsah: 20 Hz–20 kHz

7. Reproduktor: 4–8 Ω

8. Zosilnenie napätia: 36x

9. Vstupná citlivosť 1,5 V (RMS)

10. Ochrana proti skratu na výstupe: Áno

11. Ochrana proti jednosmernému predpätiu na výstupe, tj ochrana reproduktora: Áno

12. Ochrana proti prehriatiu: Áno, ak teplota elektrónky s efektom poľa chladiča

prekročí 100 °C, výstup sa vypne!

Bezpečnostné opatrenia na použitie:

1. Menovité napájacie napätie je ±65 V pre duálne napájacie zdroje. Normálne pracuje v rozmedzí ±58 až ±70 V

(nad 70 V spôsobí spálenie a pre prípad spálenia nebude poskytované žiadne krytie!).

Pokiaľ používate toroidný transformátor, môže napätie kolísať s napájacou sieťou kvôli nedostatočnej regulácii napätia.

Uistite sa, že napätie je v špecifikovanom rozsahu.

Uistite sa, že je polarita napájania správna, aby ste predišli poškodeniu dosky.

2. Odporúča sa duálny jednosmerný napájací zdroj s ±65 V a dobrou filtráciou

3. Odporúčajú sa 10-18palcové reproduktory s impedanciou 4 až 8 ohmov

4. Hoci sú audio výstupy chránené proti skratu, čo najviac sa vyvarujte ich skratu

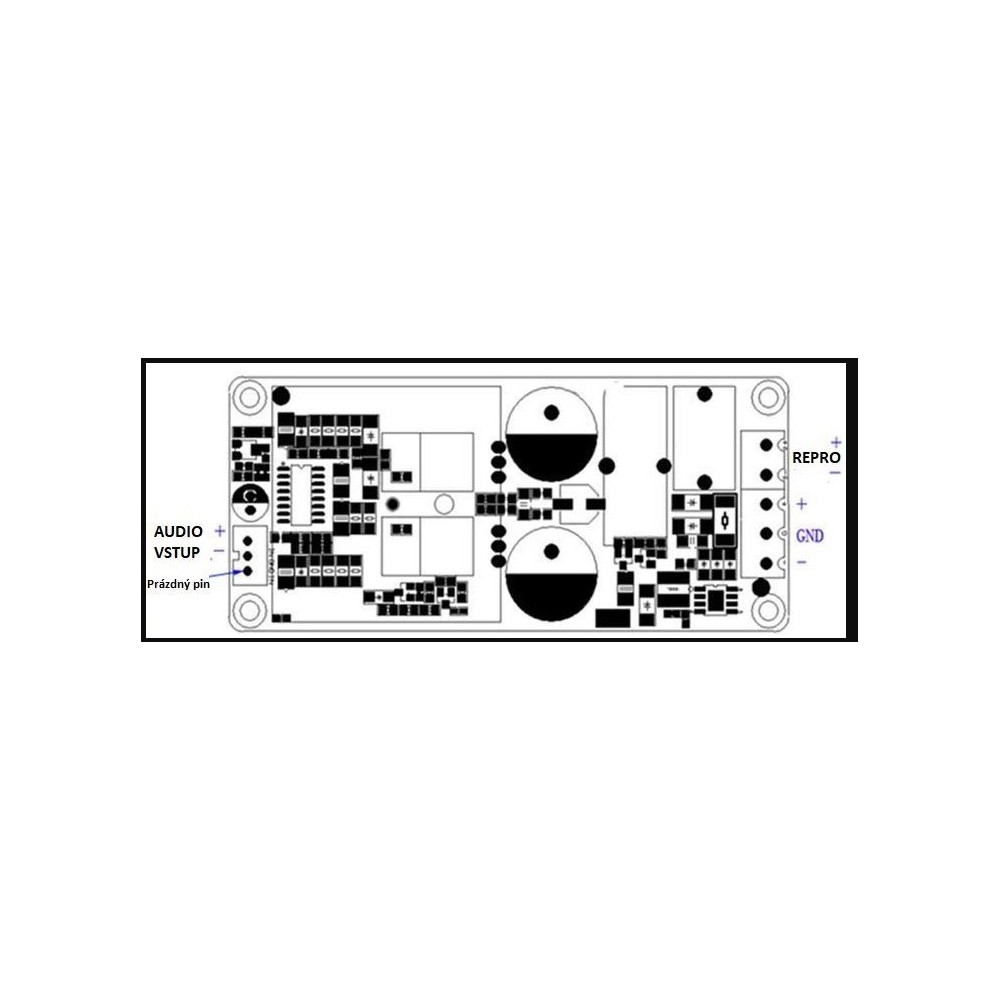

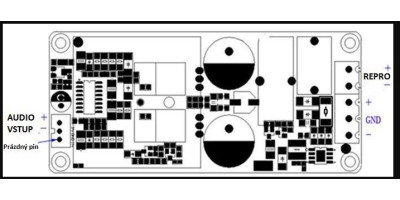

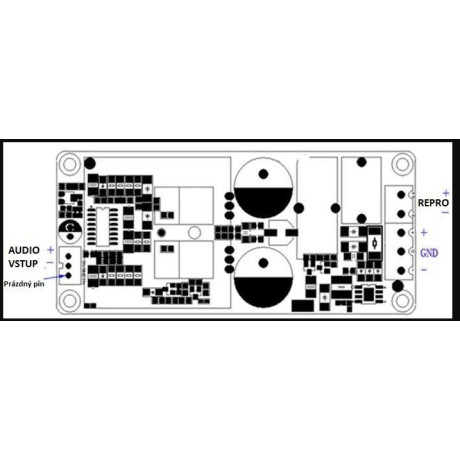

5. Pred pripojením napájania starostlivo skontrolujte zapojenie, aby ste sa uistili, že je správne.

6. Táto doska má pevný zosilňovací faktor napätia 40x. Ak je výstupný výkon nedostatočný,

pridajte v prípade potreby predzosilňovač.

neručíme za závady, spôsobené neodbornou inštaláciou
