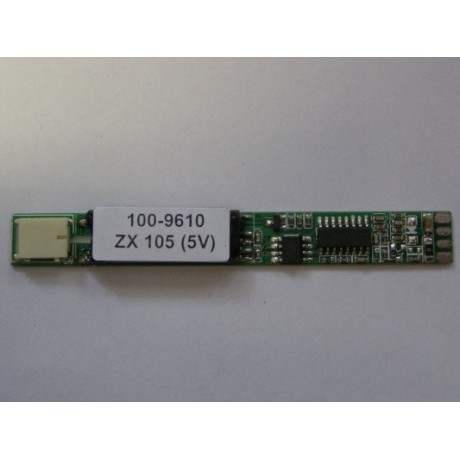

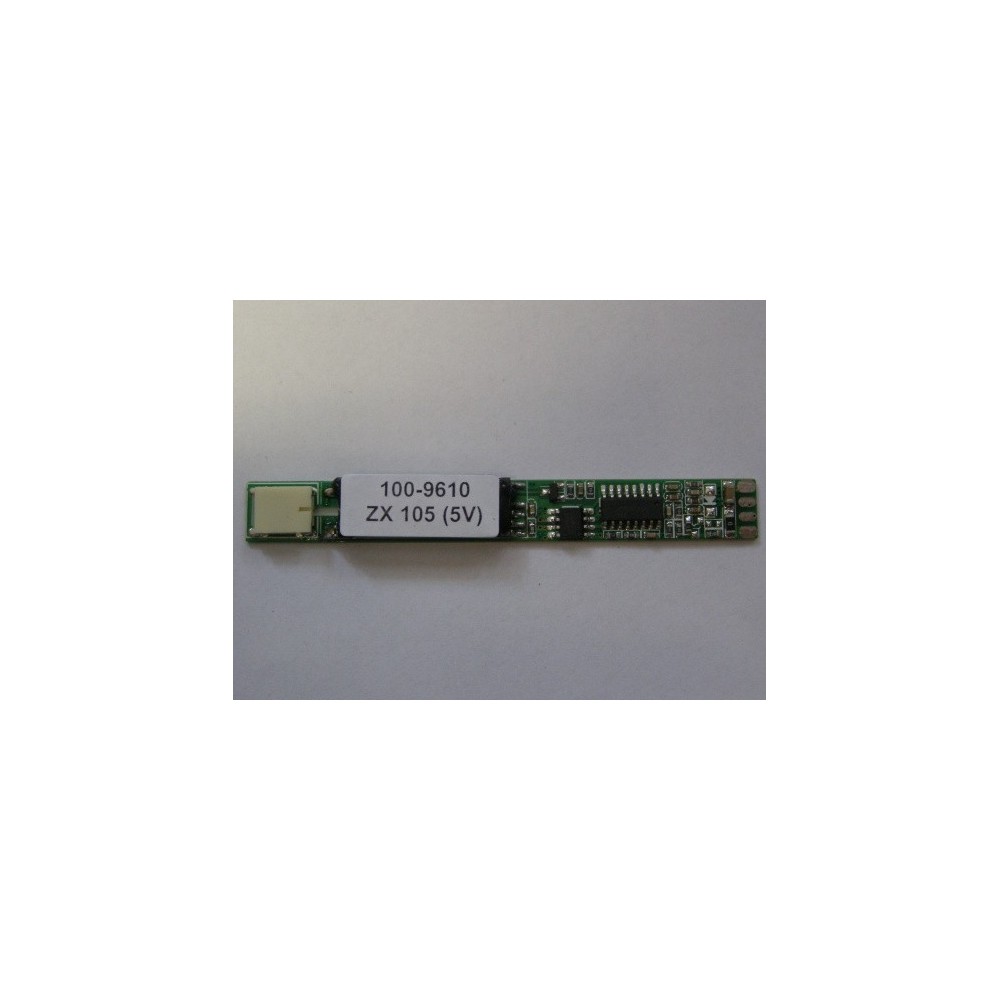

ZX105 inverter for NTB

Kód: 8010-0105

Condition: New

inverter module for backlighting LCD laptops

£2.79 s DPH
£2.79 bez DPH
Quantity
in stock

Kdy zboží dostanu?

Kdy zboží dostanu?

Zásilkovna CZ čtvrtek 30. 4. 2026
GLS parcel shop CZ čtvrtek 30. 4. 2026
GLS na adresu CZ čtvrtek 30. 4. 2026
GLS parcel shop SK pondělí 4. 5. 2026
GLS na adresu SK pondělí 4. 5. 2026
Balíkovna čtvrtek 30. 4. 2026
Balíkovna na adresu čtvrtek 30. 4. 2026
Paketa SK na výdejní místo pondělí 4. 5. 2026
Paketa SK na adresu pondělí 4. 5. 2026
DE Hermes PP (Pickup Points) středa 6. 5. 2026
DE Hermes HD (Home Delivery) středa 6. 5. 2026
  • Našli jste lepší cenu?

    • Našli jste lepší cenu?

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Zavřít nebo

    help_outlineZaslat dotaz

    - power supply: + 5V , brightness control (0-5V), ON / OFF (5V / 0V)
    -output for 1 fluorescent laptop display backlight

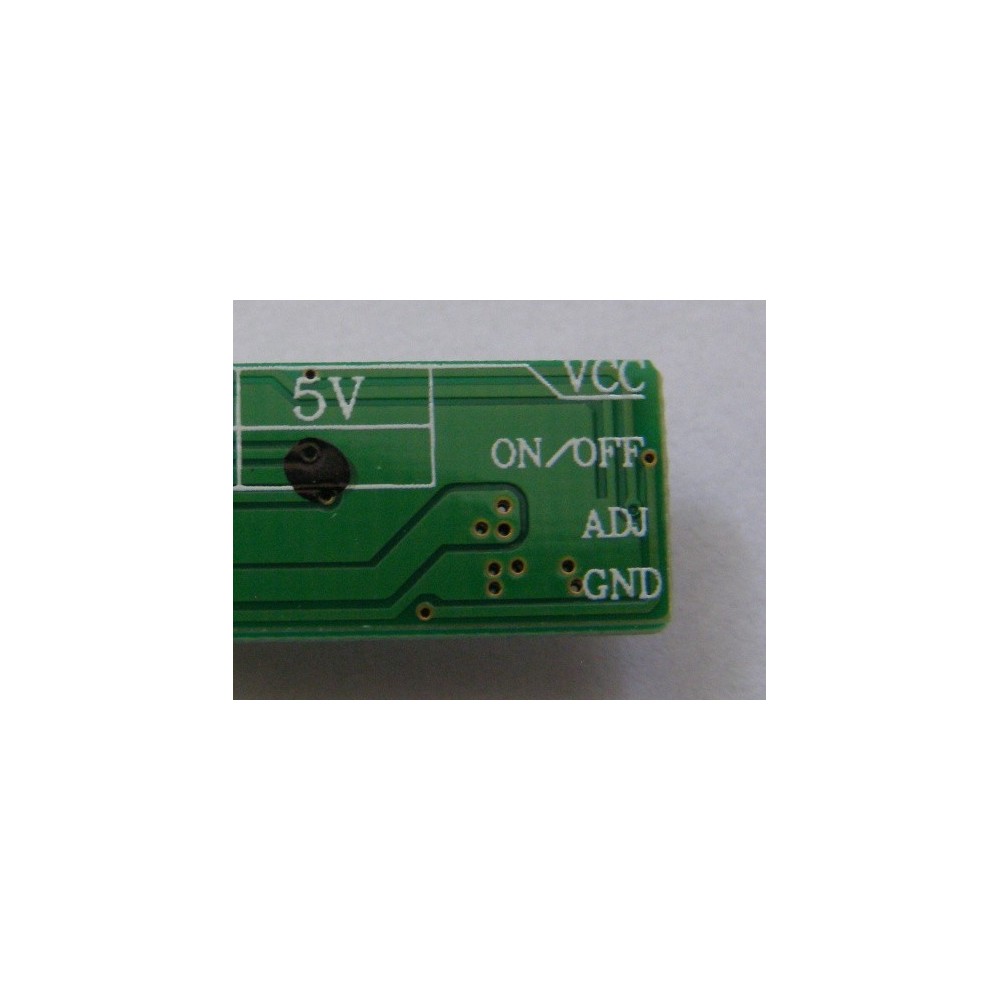

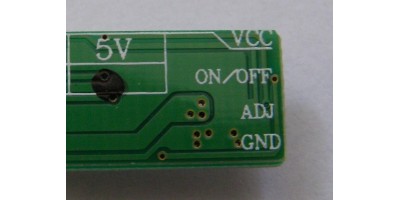

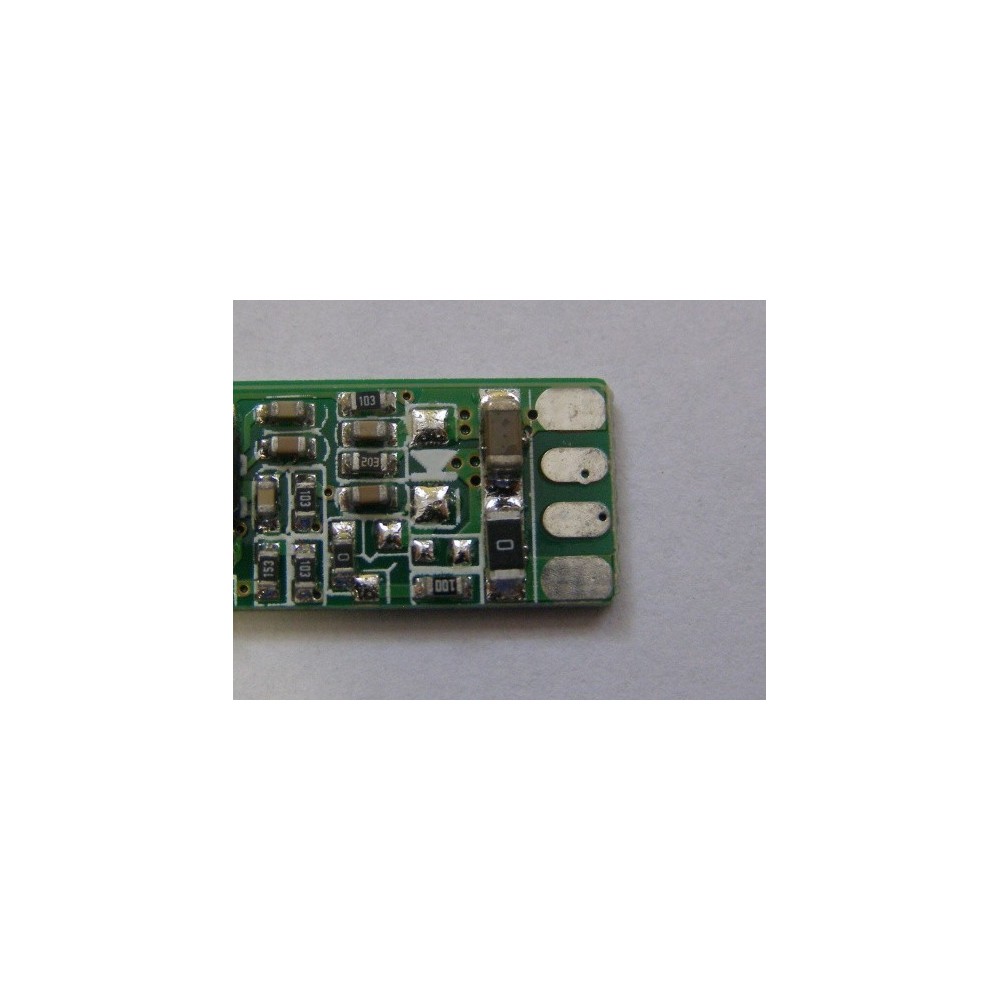

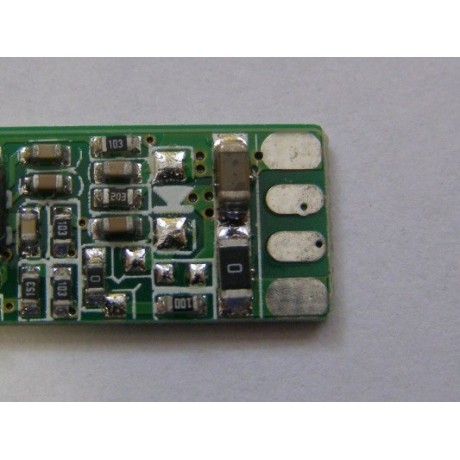

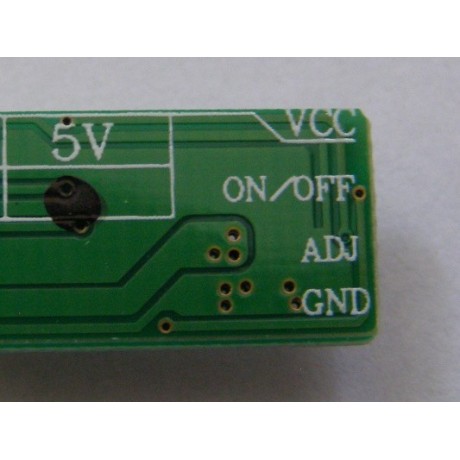

    -input connector: 4 solder pads (VCC, ON / OFF, ADJ, GND)

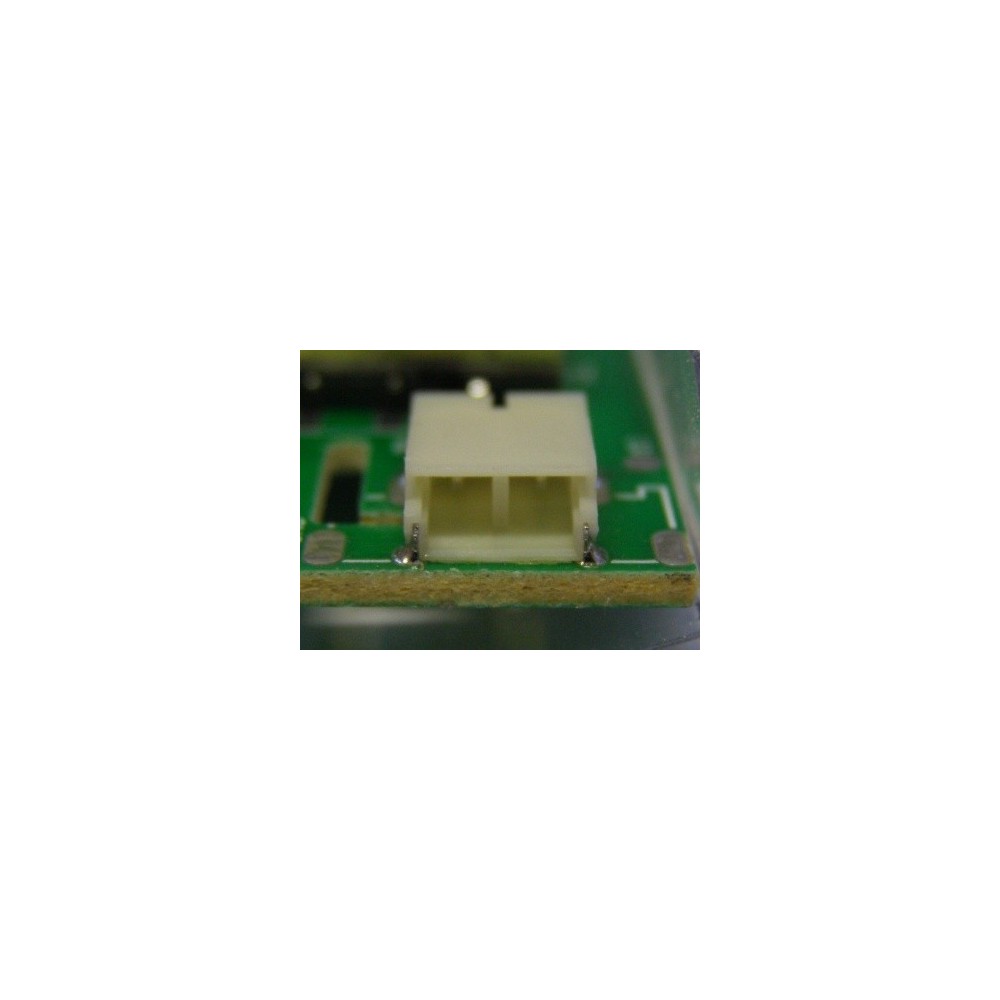

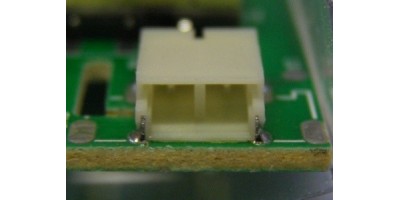

    -output connector: 1x "classic" 2-pin connector (see picture)
    -dimensions: 85x10x6mm
    -weight: 7g
    -warranty: 12 months

    NO.

    Item

    Symbol

    Condition

    Min

    Tye

    Max

    Unit

    1

    Input voltage

    V in


    4.75

    5.0

    5.25

    IN

    2

    Input current

    I in

    V in = 12V, vadj = 0V


    1.0


    AND

    3

    Input power

    P in

    V in = 12V, vadj = 0V

    ------

    5

    -----

    W

    4

    Backlight on / off control

    V on

    Normal operation

    2.4

    ----

    5.0

    IN

    V off

    Shutdown

    0

    ----

    0.7

    IN

    5

    Brightness adjust

    V adj

    0V (Max) 5V (Min)

    0

    -----

    3.3

    IN

    6

    Output voltage

    V out

    Vin = 12v, Iout = 6.0mA


    650


    V rms

    7

    Output current

    (Each connector)

    I out (Min)

    Vin = 12V, Vadj = 5.0V (4 lamps) Ta = 25 ℃

    2.0

    2.5

    3.0

    mA rms

    I out (Max)

    Vin = 12V, Vadj = 0V (4 lamps) Ta = 25 ℃

    5.5

    6.0

    6.5

    mA rms

    8

    Output frequency

    Freq

    Normal operation

    40

    50

    60

    KHz

    9

    Startup voltage

    V open

    No load V in = 12V, Ta = 0 ℃

    1250

    1650

    ----

    V rms

    10

    Striking time

    T SCP

    No load V in = 12V, Vadj = 0V

    1

    1.2

    2

    WITH

    11

    Efficiency

    η

    Vin = 12V, Load = 100KΩ

    84



    ％
